動物用心電図計測システムは、多種の実験動物（ラット、マウス、犬、サル、豚、ウサギ、牛、馬等）に対応する高精度の心電信号採集と解析システムです。システムは最先端の信号処理技術を採用し、正確で鮮明な心電波形を提供し、さまざまな自動解析機能を備え、基礎医学、生命科学、医薬品開発などの科学研究の実験と申請のニーズを満たします。

多種の実験動物に対応、操作が簡単

• 多種の実験動物タイプに互換性があります。ユーザーはソフトウェアで対応するパラメータと解析方法を選択できます。ハードウェアの交換は不要です。
• ４肢誘導方式で心電図を採集します。ラット、マウス、ウサギ等は通常麻酔を施しますが、犬、サル、豚等は無麻酔下でハンガーベッドや固定椅子を使用して測定できます。
• USBでパソコンに接続し、複数チャンネルの同時測定をサポートし、最大8匹の実験動物を同時にモニターできます。

高精度の波形取り込みとリアルタイムモニター

• データ取得が正確で、信号が干渉しやすいマウスでも、鮮明で正確な波形を得られます
• 「筋電フィルター」、「ハムフィルター」機能を備え、波形の品質を向上させます。
• I、II導連の心電信号をリアルタイムで解析し、測定中に解析結果を確認できます。
• 測定中にイベント（投薬、刺激等）をマークでき、後のデータ再生と分析に便利です。

専門的なデータ解析能力

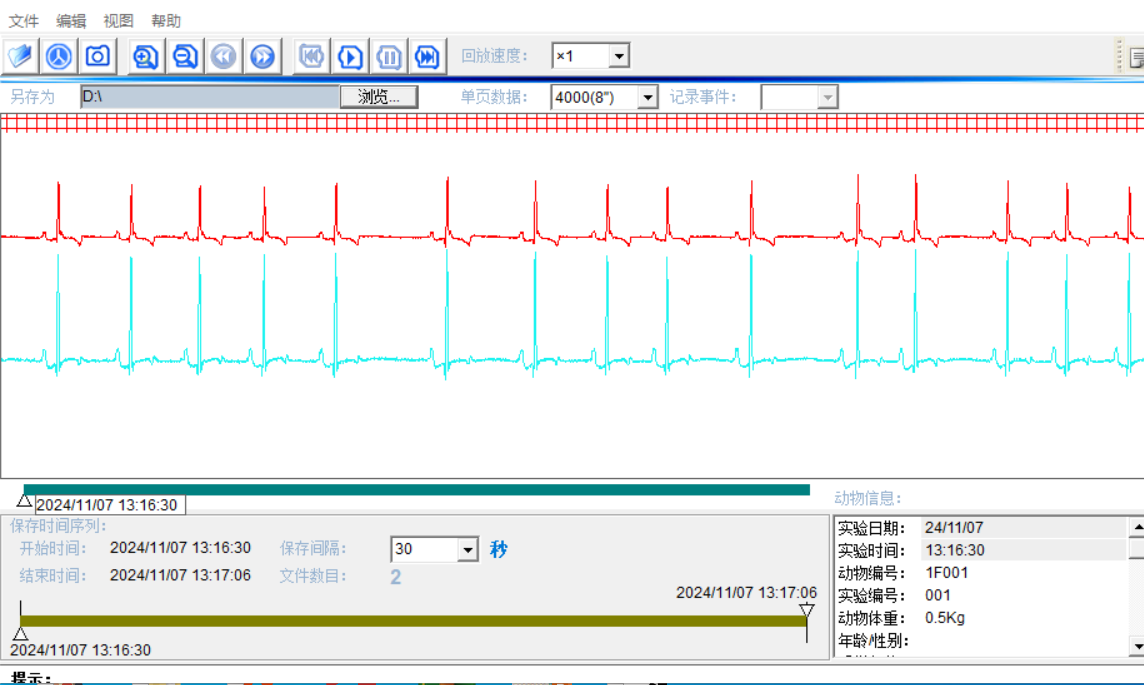

• 保存された心電データを再生し、再解析できます。解析時間とパラメータをカスタマイズできます。
• QTcの計算に多種の方法を提供し、QTc、BAZETT、Frederica、Van der Water、Matunaga、Oguchi等があります。
• 4種類のSTセグメント計算方式（QQライン方式、ST-J方式、S ST-index、R ST-index）をサポートし、異なる動物種に適用できます。

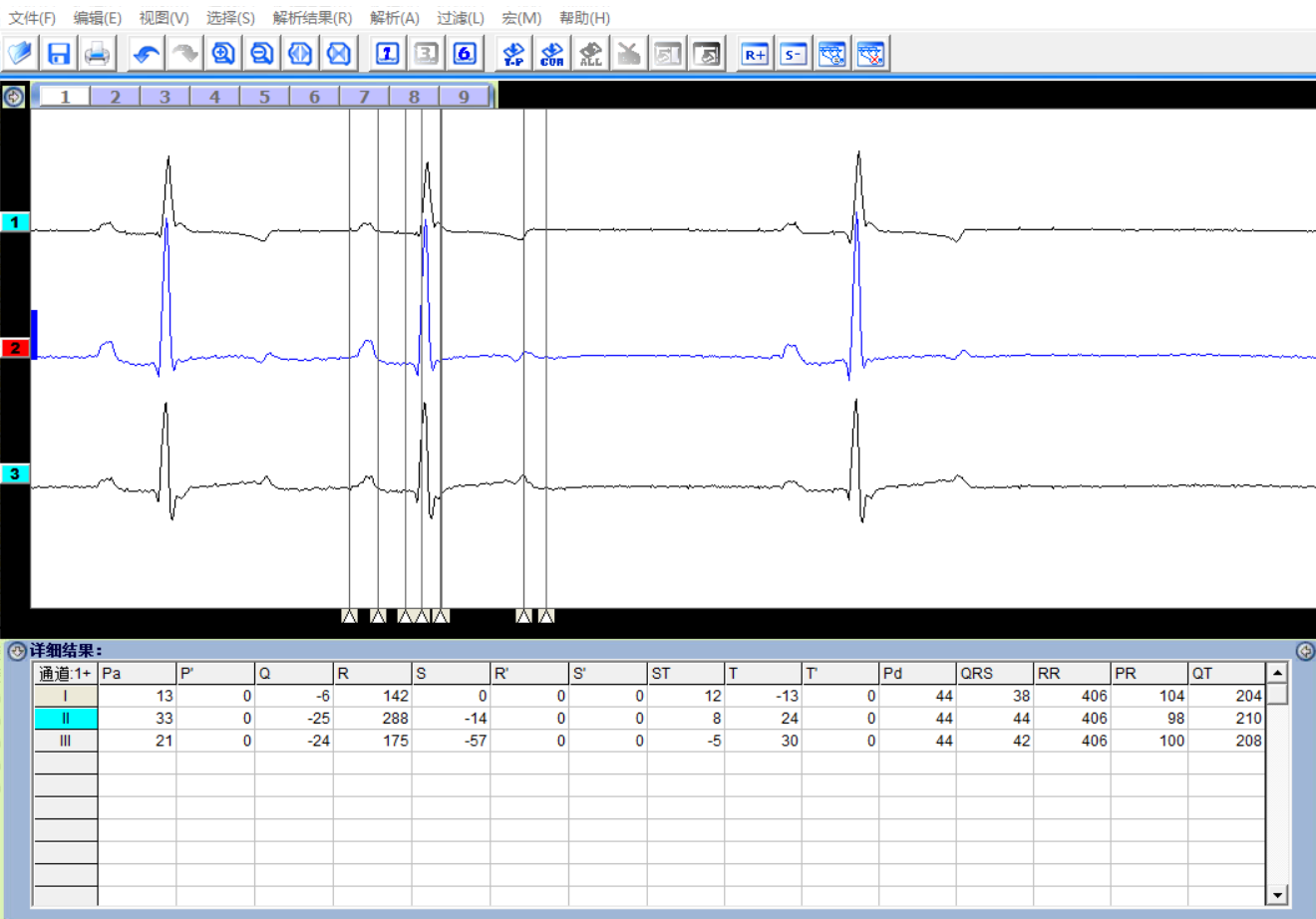

• 解析速度が速く、心電図の測定点（P波始点、P波終点、Q波始点、R波検出位置、S波始点、T波頂点、ST結合点）を自動的に位置付けし、データの正確性を確保します。
• 解析パラメータ、P、P’、Q、R、S、R’、S’、ST、T、T’波の高さ、P、QRS、RR、PR、QT波の時間などがあります。
• I、II誘導から3誘導（I、II、III）または6誘導（I、II、III、aVL、aVR、aVF）を導出できます。

データのストレージ、エクスポートとプリント

• 波形データのストレージ、編集、プリントをサポートし、GLP規範に準拠。データにはMD5コードが付属し、トレース可能です。

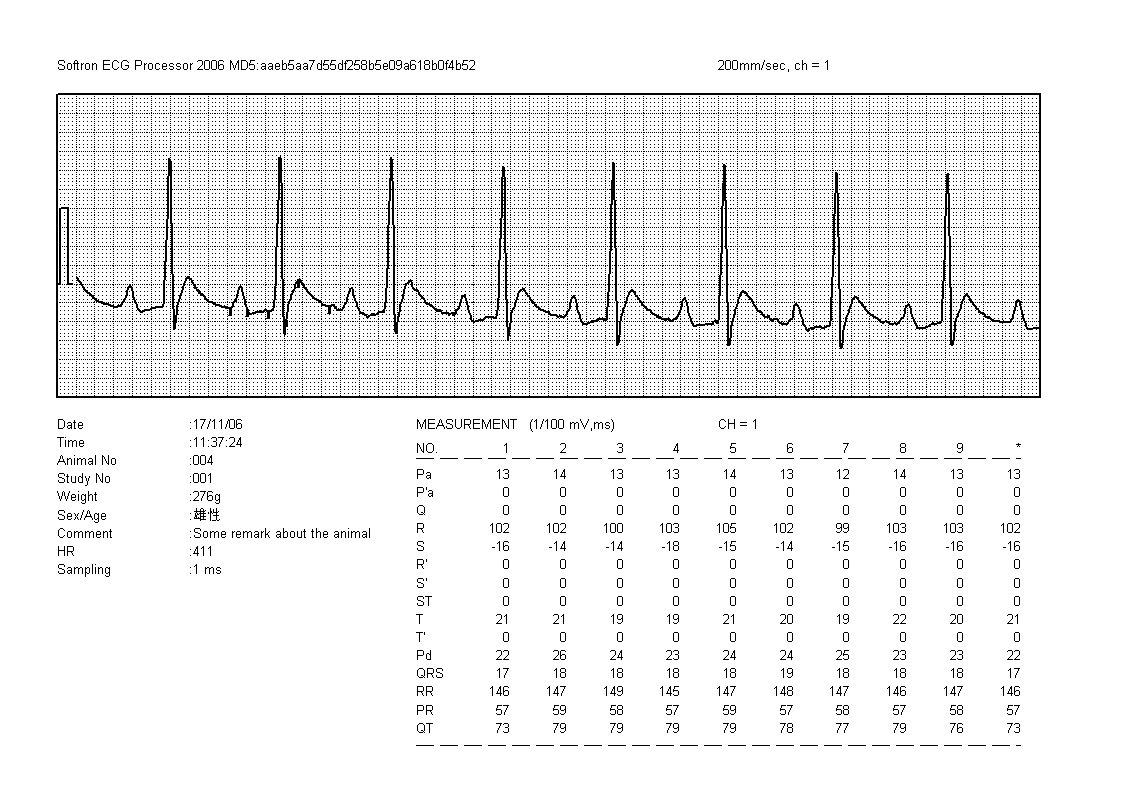

• 分析レポートを生成し、1、3、または6誘導波形を選択し、Excelにエクスポートして深い分析を実行できます。

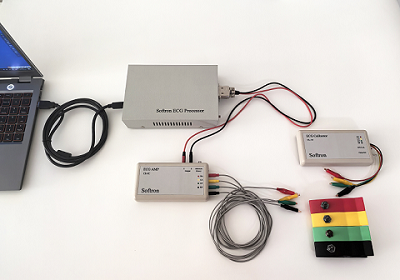

デバイス構成

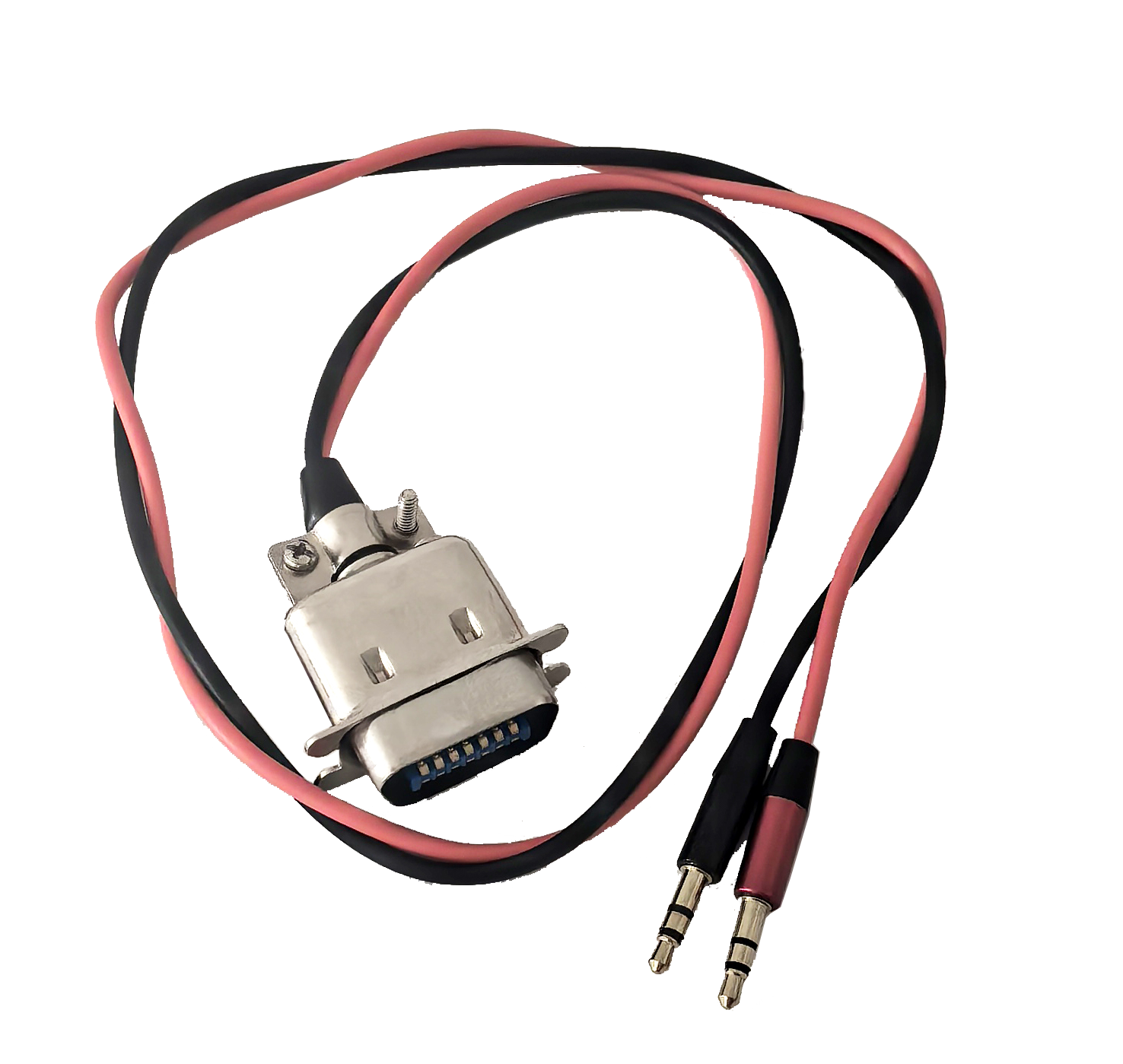

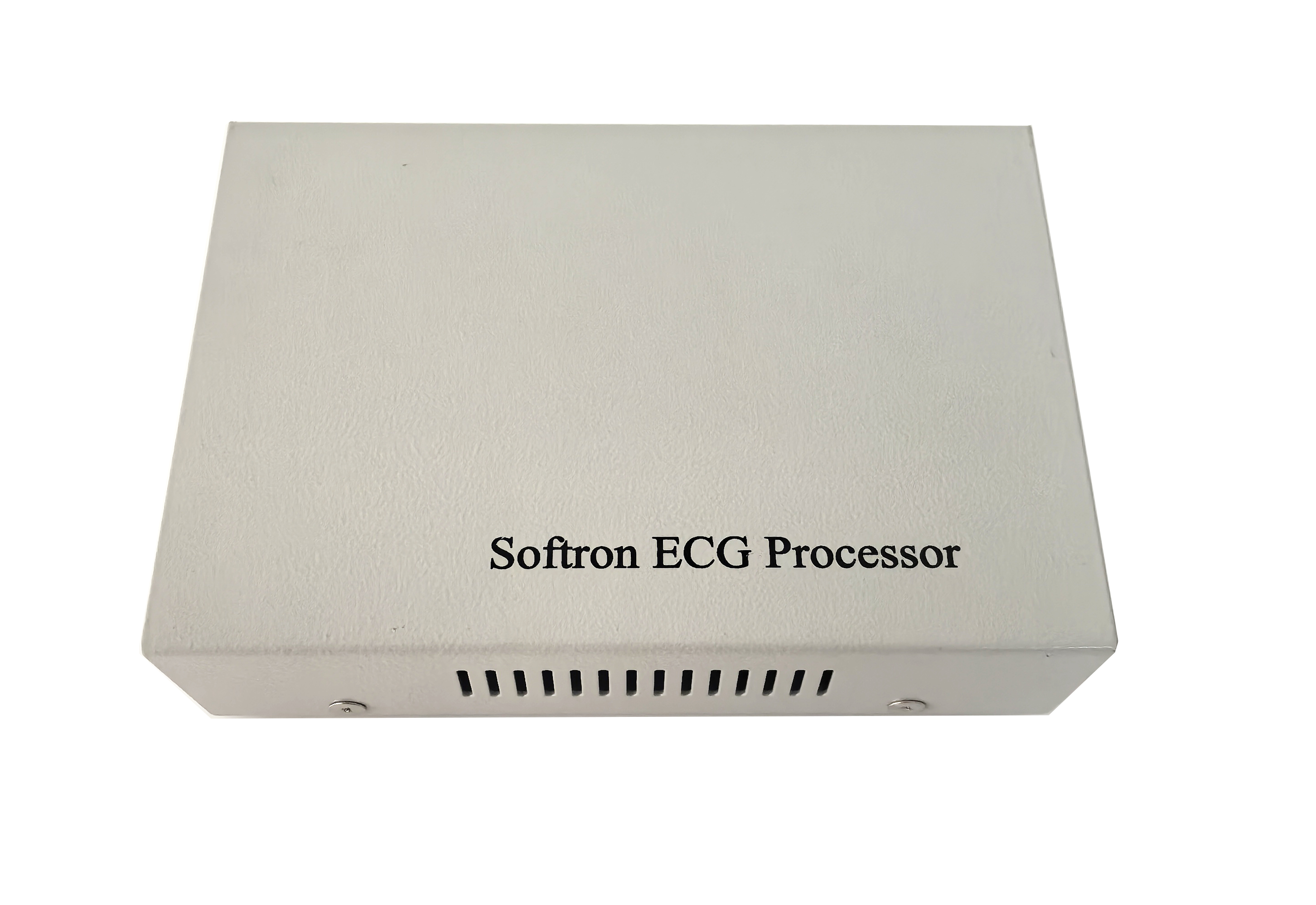

データプロセッサ (Model: ECG Processor DS-8CH)	アナログ信号接続線   (Model: EP-C2)

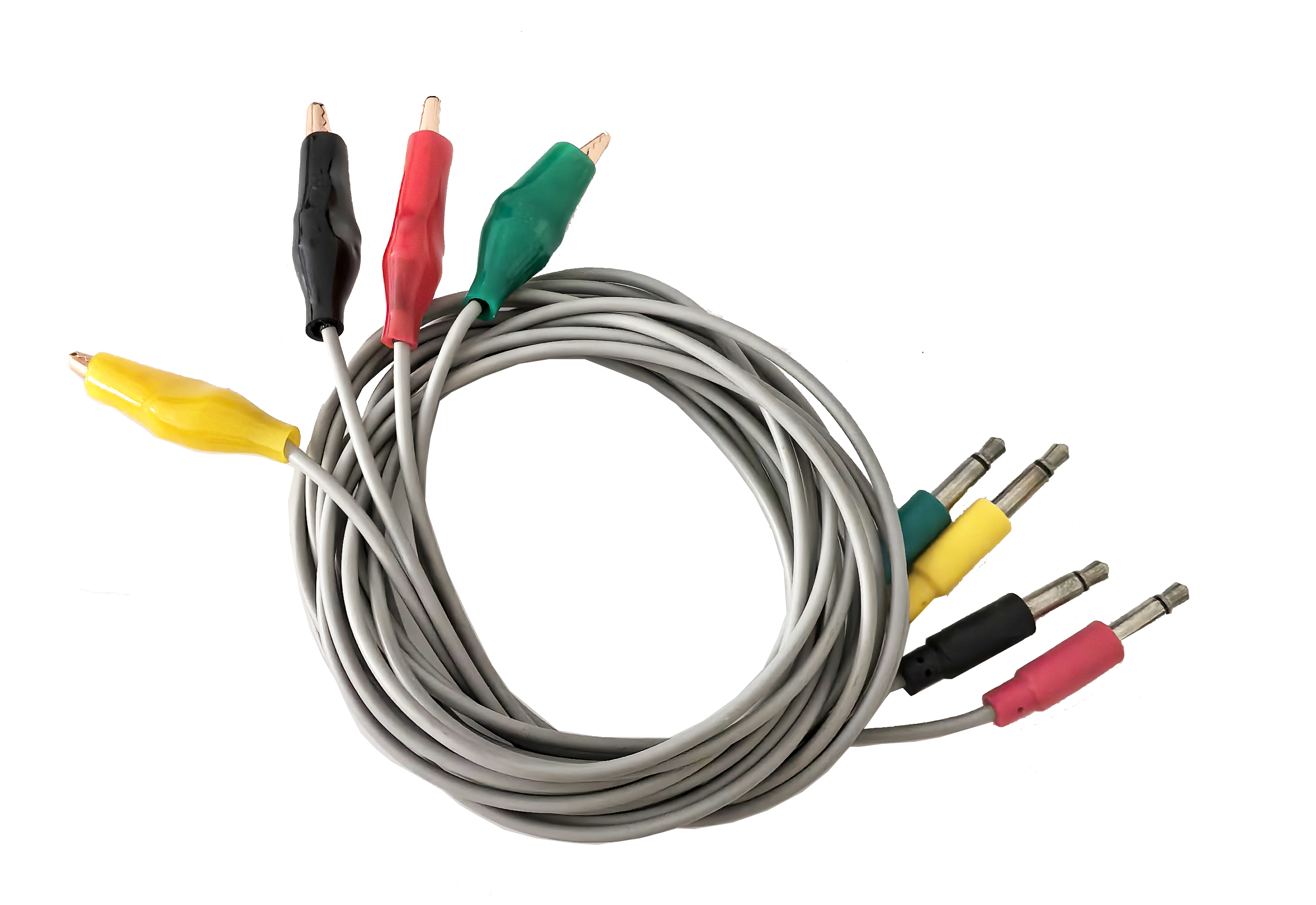

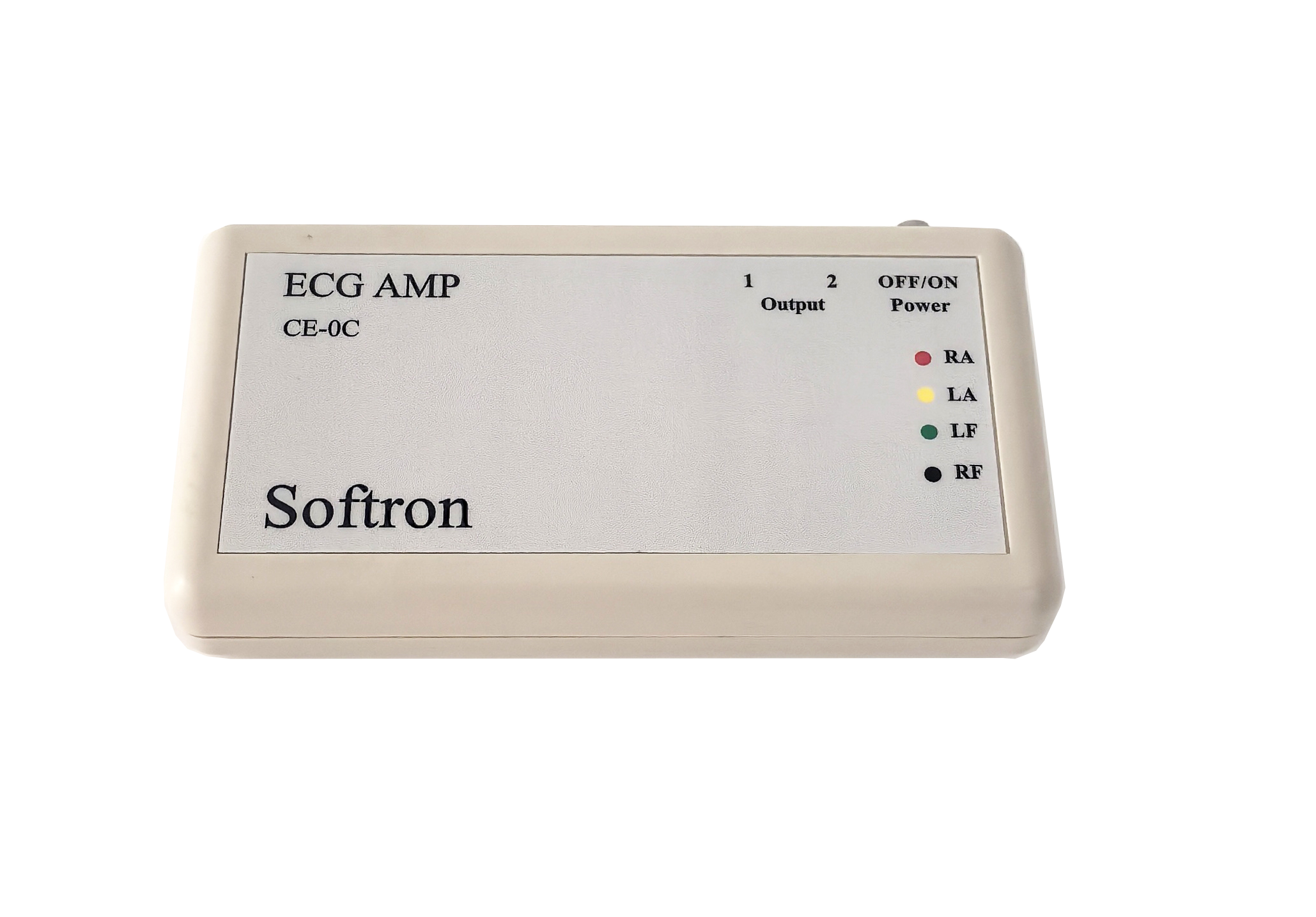

前置アンプECG AMP  (Model: CE-0C)	クランプ式導連線  (Model: CAT4)

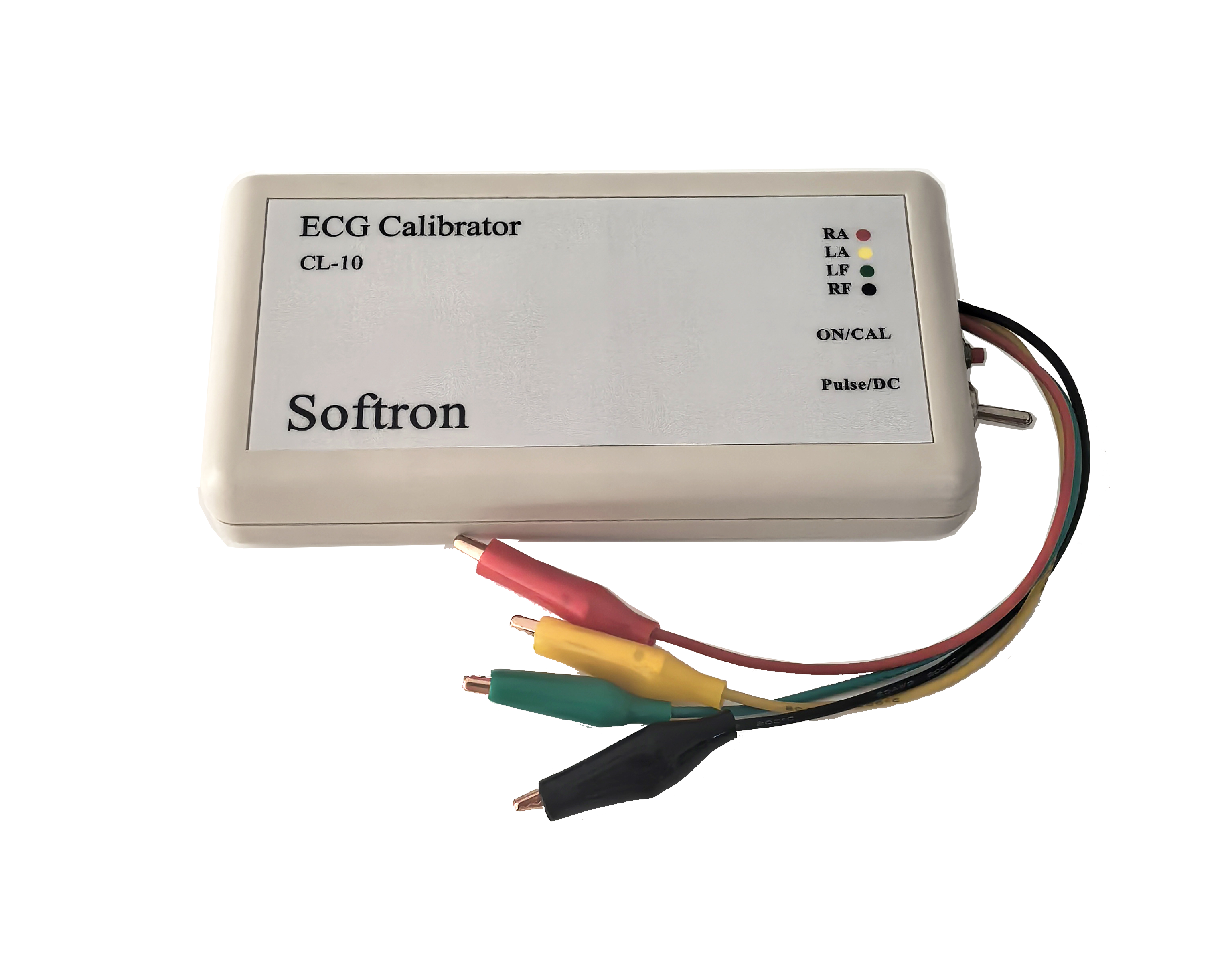

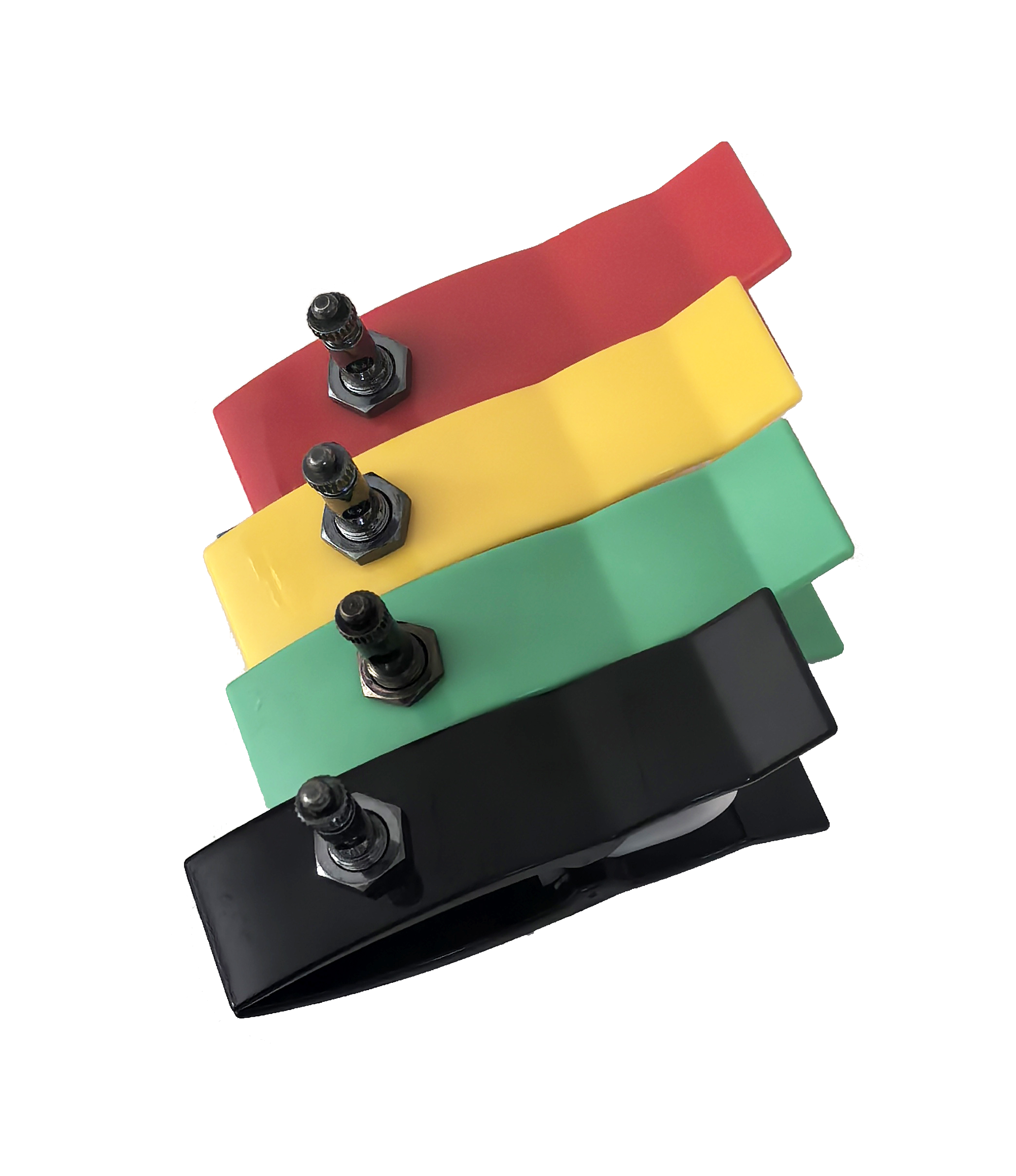

校正器ECG Calibrator  (Model: CL-10)	肢体導連クリップ

パラメータ仕様
